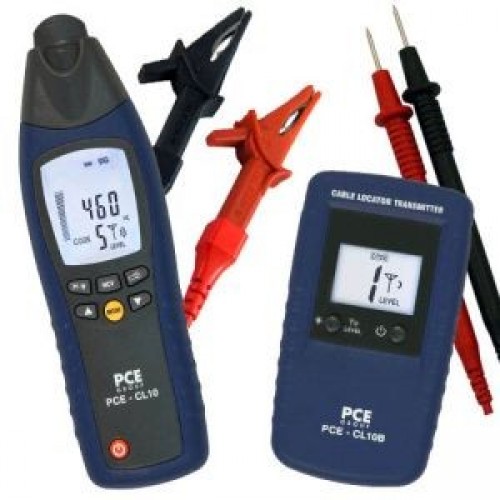

Kabelfinder PCE-CL 10

Kabelfinder PCE-CL 10
Produktnr.: PCE-CL 10
Verfügbarkeit: Vorrätig
Preis: 223,08€
Preis ohne Steuer: 185,90€
Menge:
   - ODER -

Kabelsuchgerät für spannungslose sowie spannungsführende Leitungen /
zur Prüfung von Stromkreisen und Leitungen / Lokalisierung von Kurzschlüssen
und Erdschlüssen (in Erdreich, Beton und Mauerwerk)

Mit dem Kabelsuchgerät PCE-CL 10 können sowohl spannungslose als auch spannungsführende Leitungen in Stromkreisen bis 400 V geortet werden. Das Kabelsuchgerät ist in der Lage, Kabel, Leitungen, Stromkreise, Kurzschlüsse und Erdschlüsse zu lokalisieren, Schutzrohre zu verfolgen und Koaxialkabel abzutasten. Dabei ist es nicht nötig die Spannungsversorgung zu unterbrechen oder empfindliche Elektronikteile abzuschalten. Die Ortung ist sowohl im Mauerwerk und Beton als auch im Erdreich möglich. Das Kabelsuch-System besteht zum einen aus dem Signalgenerator für spannungsführende und spannungslose Leitungen, sowie einem Empfänger. Der Signalgenerator speist hochfrequente elektromagnetische Signale in die zu untersuchende Leitung ein. Diese Signale werden vom Empfänger entlang der Leitung in akustische und optische Signale umgesetzt. Die Signalstärke ist ein Maß zur Lokalisierung der Leitung. An dem Signalgenerator kann neben der Sendestärke auch der Kanal, auf welchem gesendet werden soll, eingestellt werden. Da dieser im Display des Empfängers ebenfalls angezeigt wird, können mehrere Sender gleichzeitig eingesetzt werden, ohne dass eine gegenseitige Beeinflussung stattfindet.



Das Kabelsuchgerät PCE-CL 10



  • Orten von Leitungen in Decken, Wänden und Fußböden
  • Orten von Leitungsunterbrechungen, Schaltern und Sicherungen
  • Kurzschluss-Ortung
  • Orten von Erdschlüssen in Drehstromnetzen
  • Verfolgen von Schutz-, Wasser- und Heizungsrohren
  • Sortieren von verlegten Leitungen

Das übersichtliche Display des Kabelsuchgerätes

Dank der Hintergrundbeleuchtung ist die Anzeige auch bei schlechten Lichtverhältnissen sichtbar.

Funktionen der Komponenten
Technische Daten

Allgemein

Betriebstemperatur/Feuchte 0 ... 40 °C / max. 80 % r.F.
Lagertemperatur/Feuchte -20 ... +60 °C / max. 80 % r.F.

Empfänger

Automatische Abschaltung nach ca. 5 min
Leistungsaufnahme max. 40 mA
Anzeige LCD-Display mit Bargraph
Batterie 9 V Blockbatterie
Abmessungen 192 x 61 x 37 mm
Gewicht ca. 180 g

Signalgenerator

max. Spannung 400 V AC (0 - 60 Hz)
400 V DC
Sendefrequenz 125 kHz
Anzeige LCD-Display
Automatische Abschaltung nach ca. 1 Stunde
Leistungsaufnahme max. 18 mA
Batterie 9 V Blockbatterie
Sicherung Flink, 0,5 A / 500 V, 6,3 x 32 mm
Überspannungskategorie CAT III, 300 V
Abmessungen 130 x 69 x 32 mm
Gewicht 130 g


Das Kabelsuchgerät bei der Anwendung

Das Kabelsuchgerät PCE-CL 10 im Einsatz bei der Suche nach dem zu der Steckdose gehörenden Sicherungsautomaten

Zubehör des Kabelsuchgerätes

Das mitgelieferte Zubehör des Kabelsuchgerätes PCE-CL 10 lässt sich bequem in dem Hartschalenkoffer unterbringen.



Lieferumfang

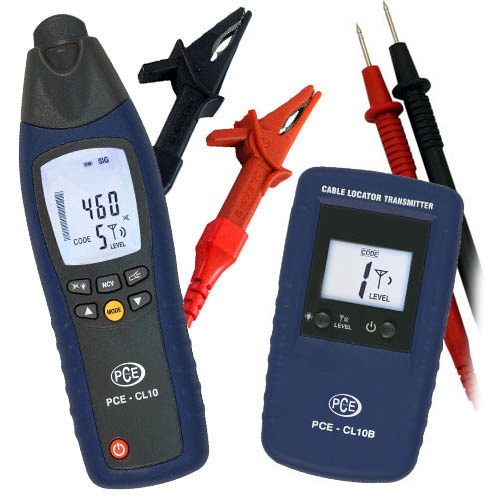

1 x Kabelsuchgerät PCE-CL 10 bestehend aus: 1 Koffer mit 1 Signalgenerator, 1 Empfänger, 2 Batterie, 2 Messleitungen, 2 Krokodilklemmen, 2 Messspitzen und Bedienungsanleitung
