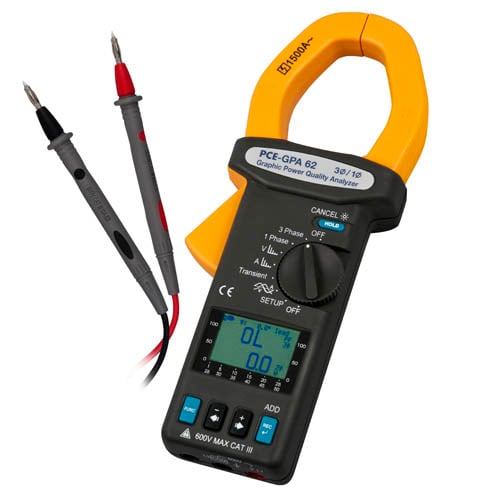

Leistungsmesszange PCE-GPA 62

PCE-GPA 62 Ein - Drei - Phasen
Netzanalysator / Leistungszange und Energiemessgerät (Echtzeit)
mit Datenlogger, Grafik-Display, PC-Schnittstelle und Software

Der Ein - Drei - Phasen - Netzanalysator (Graphic Power Quality Analyzer) PCE-GPA 62 dient zur ein- oder dreiphasigen Messung von Wirk- Blind- und Scheinleistung, Leistungsfaktor, Phasenwinkel, Energie, Spannung und Strom sowie deren Spitzen und Oberwellen bis zur 50. Harmonischen. Dabei stellt das integrierte grafische Display eine optimale optische Verdeutlichung der Werte am Netzanalysator sicher. Die Messdaten können geloggt, gespeichert und später zum PC übertragen und dann analysiert werden. Der PCE-GPA 62 ist ein handliches Profigerät mit dem viele Parameter ohne aufwendige Messaufbauten festgestellt werden können. Durch die zuschaltbare Hintergrundbeleuchtung des Displays, ist auch bei nicht optimalen Lichtverhältnissen, eine exakte Ablesung der gemessenen Werte gegeben. Dieser Netzanalysator wird werkskalibriert ausgeliefert, kann aber optional auch laborkalibriert und nach ISO zertifiziert werden (bei Erstbestellung oder auch bei einer Rekalibrierung, z.B. jährlich).


• Echtzeitüberwachung, Aufzeichnung und - Spannungs-/ Strommessung (Echt
  Effektiv)
• misst Leistungsfaktor und Phasenwinkel, Frequenz, Energie, Wirkleistung, Scheinleistung und Blindleistung (1 Phasig oder 3 Phasig symmetrische Netze)
• max. Leiterdurchmesser 55 mm oder 65 x 24 mm Stromschiene
• analysiert Oberwellen (Harmonische von Spannung und Strom)
• Datenlogger (50.000 Messwertsätze)
• inklusive USB- Schnittstelle, PC-Kabel und Übertragungs- und Auswerte-Software
• Grafik-Display
• automatische Abschaltung nach 15 min. (abschaltbar)
• ISO-Kalibrierung additional erhältlich

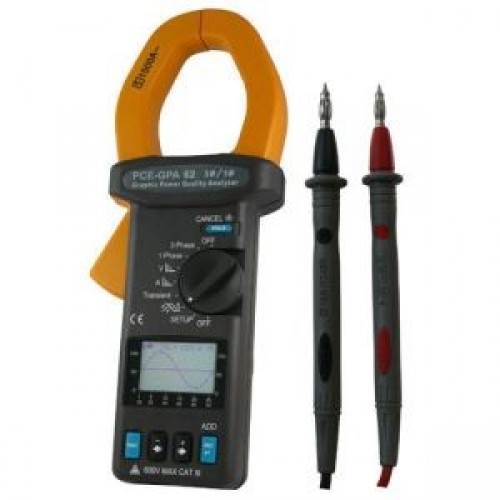

Das grafische Display stellt entweder die
reinen Zahlenwerte dar

oder es gibt die Messergebnisse als
Kurvenverlauf wieder.

softgummierte Tasten erleichtern die
Vorabeinstellung / Programmierung

Funktionswahlbereichsschalter als
Drehrad ausgeführt

Messwert

Spannungsmessung


Spannungsspitzen (> 10 V)

Strommessung


Stromspitzen (> 20 A)


Wirkleistung P





Scheinleistung S





Blindleistung Q





Leistungsfaktor PF



Phasenwinkel


Frequenzmessung (U > 50V)


Wirkarbeit


Scheinarbeit


Blindarbeit


Oberwellen in der Spannung (relativ)
50 - 60Hz > 80 V AC

Oberwellen in der Spannung (absolut)
50 - 60Hz > 80 V AC

Oberwellen im Strom (relativ)
50 - 60Hz > 20 A

Oberwellen im Strom (absolut)
50 - 60Hz > 20 A

Gesamte harmonische Verzerrung (THD-F)
50 - 60Hz > 80 V u. > 20 A

Messbereiche/ Genauigkeit/ Auflösung

4,0 ... 600,0 V Echt-Effektivwert
±0,5 % v. Messw. ±5 dgts / 0,1 V

50 Hz - 60 Hz / ±5 % ±50 dgts

4,0 ... 1500,0 A Echt-Effektivwert
±1 % v. Messw. ±5 dgts / 0,01 A

50 Hz - 60 Hz / ±5 % ±50 dgts

10 W ... 9999 kW in 5 Messbereichen
±1 % v. Messw. +20 dgts (> 20 V und > 20 A)
±2 % v. Messw. +40 dgts (< 20 V und < 20 A) 0,1 W ... 1 kW je nach Messbereich

10 VA ... 9999 kVA in 5 Messbereichen
±1 % v. Messw. +20 dgts (> 20 V und > 20 A)
±2 % v. Messw. +40 dgts (< 20 V und < 20 A) 0,1 VA ... 1 kVA je nach Messbereich

10 VAr ... 9999 kVAr in 5 Messbereichen
±1 % v. Messw. +20 dgts (> 20 V und > 20 A)
±2 % v. Messw. +40 dgts (< 20 V und < 20 A) 0,1 VAr ... 1 kVAr je nach Messbereich

0,000 ... 1,000
±0,04 (>20 V und >20 A) / 0,001
±0,1 (<20 V und <20 A) / 0,001

-180 ° .... +180 ° / ±1° / 0,1
0 ° .... +360 ° / ±1° / 0,1

46 ... 65 Hz
±0,3 Hz / 0,1 Hz

0 ... 999.999 kWh
±1 % v. Messw. +20 dgts

0 ... 999.999 kVAh
±1 % v. Messw. +20 dgts

0 ... 999.999 kVarh
±1 % v. Messw. +20 dgts

1 - 20tH / ±2 % / 0,1 %
21 - 50tH / ±4 % v. Messw. ±2 % / 0,1 %

1 - 20tH / ±2 % ±0,5 V / 0,1 V
21 - 50tH / ±4 % v. Messw. ±0,5 V / 0,1 V

1 - 20tH / ±2 % / 0,1 %
21 - 50tH / ±4 % v. Messw. ±2 % / 0,1 %

1 - 20tH / ±2 % v. Messw. ±0,4 A / 0,1 A
21 - 50tH / ±4 % v. Messw. ±0,4 A / 0,1 A

0,0 - 20 % / 2 % / 0,1 %
20,1 - 100 % / ±6 % v. Messw. ±1 % / 0,1 %
100,1 - 999,9 % / ±10 % v. Messw. ±1 % / 0,1 %

Software

Die Software stellt die Messwerte als grafische Verlaufskurve oder als

analoge Zeigergrafiken oder als reine Zahlenkolonnen dar.
