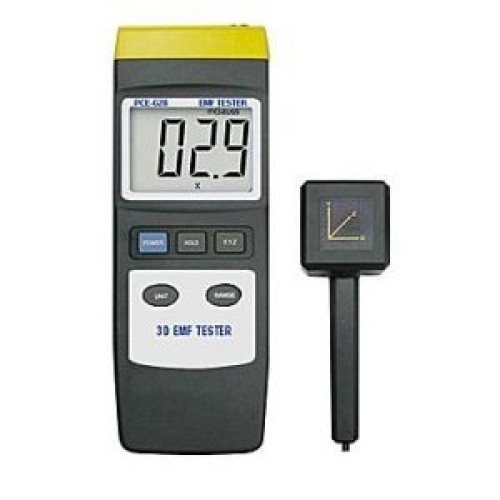

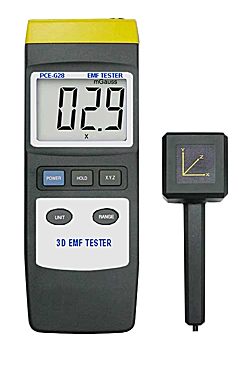

Magnetfeldmessgerät / Magnetfeldmesser PCE-G28 |
||||
Das Magnetfeldmessgerät verfügt über eine 3-achsige Meßsonde zur Erfassung elektromagnetischer Strahlung. So ist das Magnetfeldmessgerät genauso geeignet zur Messung an Transformatoren, wie auch zur Beurteilung magnetischer Felder, die durch Computer-Monitore, Fernseher, industrielle Anlagen (Magnetabscheider, Elektromotoren, Schutzgasschweißgeräte...) erzeugt werden. Das Messgerät erfüllt die europäischen Vorgaben (European Union Electromagnetic Compatibility Directive IEC 801-1 (EN 50081-1) ebenso, wie die Vorgaben für Labor- und Meßtechnik IEC 204 (EN 60204)). Durch die dreiachsige Magnetfeld-Sonde ersparen Sie sich Umrechnungen für die Einzelachsen. Das kleine, kompakte Magnetfeldmessgerät eignet sich durch seine besonderen Eigenschaften hervorragend für den Einsatz in der Industrieumgebung, aber auch im Labor. Einfach, schnell und genau. |
||||
|
|
|||
Info zum elektromagnetischen Feld | ||||
Elektromagnetische Felder entstehen beim Betrieb von elektrischen Geräten und Anlagen. Abhängig von der Frequenz wirken sie unterschiedlich stark auf den menschlichen Organismus. Die Folgen können von Unwohlsein über Nervenanregung bis zu inneren Verbrennungen reichen. So ist es notwendig, auf der Grundlage von Arbeitsschutzgesetz und Betriebsverordnung die Gefährdung der Mitarbeiter durch elektromagnetische Felder zu ermitteln. Grundsätzlich werden zwei Einwirkungsbereiche, die sogenannten Expositionsbereiche 1 und 2, definiert:
|
||||

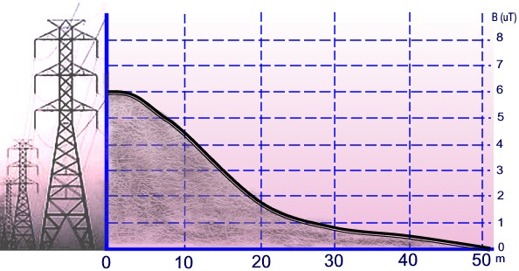

Beispiel der Veränderung vom magnetischen Feld mit der Entfernung |
||||
Dichtenwerte des magnetischen Fluss (B, in Mikrotesla, µT). Sie wurden in einer Höhe von 1 m (vom Boden) in der Nähe von einer elektrischen Verkehrslinie gemessen (der Turm ist nicht skaliert). Es wird festgestellt, dass die B Werte bedeutend mit der Entfernung zur Linie sich verringern. So, in der vertikalen Achse der Linie könnte B Werte von 6 µT erreichen. Mit einer Entfernung von 15 m würde B sein Werte halbieren, und für Entfernungen ab 30 m würde B ein Wert in Dezimalzahlen von Mikrotesla haben. | ||||
Technische Spezifikation | ||||
Messbereiche |
mikroTesla: 0 ... 20 µT / 0 ... 200 µT / 0 ... 2000 µT milliGauss: 0 ... 200 mGs /0 ... 2000 mGs /0 ...20000 mGs |
|||
Auflösung |
0,01 / 0,1 / 1 µT (je nach Messbereich) 0,1 mGs / 1 mGs / 10 mGs |
|||
Genauigkeit |
±4 % + 3 d (im 20 µT und 200 mGs-Bereich) ±5 % + 3 d (im 200 µT und 2000 mGs-Bereich) ±10 % + 5 d (im 2000 µT u. 20000 mGs-Bereich) Die angegebenen Genauigkeiten beziehen sich auf: 50 - 60 Hz und < 3 V/m (RF). |
|||
Frequenz | 30 ... 300 Hz | |||
Anzeige | LCD-Display | |||
Versorgung | 1 x 9 V Batterie | |||
Abmessungen |
Magnetfeldmessgerät: 195 x 68 x 30 mm Sonde: 225 x 75 x 55 mm |
|||
Gewicht | 470 g (inkl. Batterie) | |||
Anwendungsbeispiele vom Magnetfeldmessgerät PCE-G28. | ||||
In den obigen Bildern sehen Sie den Strahlungstest von unserem Magnetfeldmessgerät PCE-G28 an einem Monitor und an einem Mittelspannungsturm. Durch die Drei-Achsen-Sonde kann das Magnetfeldmessgerät die drei Raum- oder Vektoren-Komponenten vom magnetischen Feld erkennen. |
||||
Lieferumfang |
||||
Additional ISO Kalibrierzertifikat (für Betriebe, welche die den Magnetfeldmesser in den internen Prüfmittelpool aufnehmen wollen oder zur jährlichen Rekalibrierung) Die Zertifizierung nach ISO beinhaltet eine Laborkalibrierung inklusive Prüfschein mit allen Messwerten. Bitte beachten: Die über die bei Lieferung enthaltene Werkskalibrierung hinaus gehende ISO-Kalibrierung ist nur Verbindung mit den zum Einsatz kommenden Sensoren möglich. |
|
