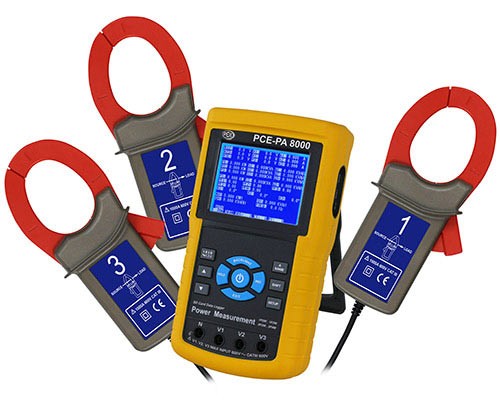

Stromzange PCE-PA 8000

Stromzange PCE-PA 8000
Produktnr.: PCE-PA 8000
Verfügbarkeit: Die Lieferzeit finden Sie auf der Auftragsbestätigung bzw. erkundigen Sie sich bei der angegebenen Kontaktperson.
Preis: 2.189,88€
Preis ohne Steuer: 1.824,90€
Menge:
   - ODER -

3 - Phasen Stromzange und Energiemessgerät (Echtzeit)
mit Datenspeicher auf SD Karte, PC-Schnittstelle


Mit der Stromzange PCE-PA 8000 ist es möglich die Leistung in einem ein- und drei phasigen Stromkreis zu messen und aufzuzeichnen. Mit der Stromzange PCE-PA 8000 können Langzeitmessungen durchgeführt werden. Die Messdaten speichert das Messgerät auf einer einsteckbaren SD Karte im XLS-Format. Dadurch können die Messdaten bequem am Computer ausgewertet werden. Das Intervall der Aufzeichnung ist hierbei von 2 bis 7200 Sekunden frei wählbar. Der Energiemesser ist dazu in der Lage Energiemessungen durchzuführen sowie den Leistungsfaktor und den Phasenwinkel zu bestimmen. Die Stromzangen des Leistungsanalysator PCE-PA 8000 können für Leiterdurchmesser bis zu 50mm verwendet werden. Somit ist das Messgerät für den Einsatz im Energieversorgungsnetz bestens geeignet. Durch das große 3,7“ Display können sämtliche Messwerte auf einem Blick abgelesen werden. Somit ist eine schnelle Analyse der momentanen Messwerte möglich und verschafft einen Überblick von Strom, Spannung und der abgenommenen Leistung.




- 3 Phasenleistungsanalyse in3Phasen/4Leiter-,
  3Phasen/3Leiter-, 1Phase/2Leiter-, 1Phase/3Leiter-
  Netzen
- True RMS Messung von Strom und Spannung
- Messung von Wirk-, Schein- und Blindleistung
- Bestimmung von Phasenwinkel und Leistungsfaktor
- Messung der Wirk-, Schein- und Blindenergie
- Spannungsmessung bis 600 V (AC)
- Strommessung bis 1200 A (AC)
- Erfüllt die Sicherheitsstandards IEC 1010 und CAT
  III 600V
- Eingebauter Kalender mit Echtzeituhr
- Aufzeichnung der Messwerte auf SD-Karte
- Daten werden zur komfortableren Auswertung und
  weiteren Verwendung als Exceldatei gespeichert
- Livemessungen am PC über optionales Datenkabel
  möglich
- Großes 3,7" Punktmatrix Display


Elektrische Spezifikationen der Stromzange PCE-PA 8000

Spannungsmessung (AC V)
Messbereich Auflösung Genauigkeit
10 V ... 600 V (Phase zu Neutral) 0,1 V ± (0,5 % + 0,5 V)
10 V ... 600 V (Phase zu Phase

Strommessung (AC  A)
Messbereich Auflösung Genauigkeit
20 A 0,001 A (< 10 A)
0,01 A (=10 A)
± (0,5 % + 0,1 A)
200 A 0,01 A (< 100 A)
0,1 A (= 100 A)
± (0,5 % + 0,5 A)
1200 A

0,1 A (< 1000 A)
1 A (= 1000 A)

± (0,5 A + 5 A)


Wirkleistung
Messbereich Auflösung Genauigkeit
0 KW ... 9,999 KW 0,001 KW ± (1 % + 0,008 KW)
10 KW ... 99,99 KW 0,01 KW ± (1 % + 0,008 KW)
100 KW ... 999,9 KW 0,1 KW ± (1 % + 0,8 KW)
1 MW ... 9,999 MW 0,001 MW ± (1 % + 0,008 MW)

Scheinleistung
Messbereich Auflösung Genauigkeit
0 KVA ... 9,999 KVA 0,001 KVA ± (1 % + 0,008 KVA)
10 KVA ... 99,99 KVA 0,01 KVA ± (1 % + 0,08 KVA)
100 KVA ... 999,9 KVA 0,1 KVA ± (1 % + 0,8 KVA)
1 MVA ... 9,999 MVA 0,001 MVA ± (1 % + 0,008 MVA)

Blindleistung

Messbereich Auflösung Genauigkeit
0 KVAR ... 9,999 KVAR  0,001 KVAR  ± (1 % + 0,008 KVAR )
10 KVAR ... 99,99 KVAR  0,01 KVAR  ± (1 % + 0,08 KVAR )
100 KVAR ... 999,9 KVAR  0,1 KVAR  ± (1 % + 0,8 KVAR )
1 MVAR ... 9,999 MVAR  0,001 MVAR ± (1 % + 0,008 MVAR)

Wirkenergie
Messbereich Auflösung Genauigkeit
0 KWH ... 9,999 KWH  0,001 KWh ± (2 % + 0,008 KWh)
10,00 KWH ... 99,99 KWH 0,01 KWh ± (2 % + 0,08 KWh)
100,0 KWH ... 999,9 KWH 0,01 KWh ± (2 % + 0,8 KWh)
1 MWH ... 9,999 MWH 0,001 MMh ± (2% + 0,008 MWh)

Scheinenergie
Messbereich Auflösung Genauigkeit
0 KVAH ... 9,999 KVAH  0,001 KVAh  ± (2 % + 0,008 KVAh)
10,00 KVAH ... 99,99 KVAH  0,01 KVAh  ± (2 % + 0,08 KVAh)
100,0 KVAH ... 999,9 KVAH  0,01 KVAh  ± (2 % + 0,8 KVAh)
1 MVAH ... 9,999 MVAH 0,001 MVAh ± (2% + 0,008 MVAh)

Blindenergie
Messbereich Auflösung Genauigkeit
0 KVARH ... 9,999 KVARH  0,001 KVARh  ± (2 % + 0,008KVARh)
10,00 KVARH ... 99,99 KVARH  0,01 KVARh  ± (2 % + 0,08 KVARh)
100,0 KVARH ... 999,9 KVARH  0,01 KVARh  ± (2 % + 0,8 KVARh)
1 MVARH ... 9,999 MVARH 0,001 MVARh ± (2% + 0,008 MVARh)

Leistungsfaktor
Messbereich Auflösung Genauigkeit
0 ... 1  0,01 ± 0,04

Phasenwinkel
Messbereich Auflösung Genauigkeit
-180° ... 180° 0,1° ± 1°

Frequenz
Messbereich Auflösung Genauigkeit
45 Hz ... 65 Hz 0,1 Hz 0,1 Hz


Allgemeine technische Spezifikationen
Display 3,7" Punktmatrix LCD (320 * 240 Pixel) mit LED Hintergrundbeleuchtung
Messbare elektrische Größen AC V, AC A, Wirkleistung, Scheinleistung, Wirkleistung, Leistungsfaktor, Phasenwinkel, Netzfrequenz
Spannungsmessbereiche 10 V ... 600V AC, automatische Bereichswahl
Strommessbereiche 0,2 A ... 1200A AC, automatische / manuelle Bereichswahl
Sicherheitsstandart IEC1010CAT III 600V
Eingangswiderstand AC V 10 MOhm
Arbeitsfrequenz Stromzangen 40 Hz ... 1 kHz
getestete Arbeitsfrequenz Stromzangen 45 Hz ... 65 Hz
Überlastschutz AC V 720 V RMS
AC A 1300A mit Stromzange
Datenspeicher SD Karte
Aufnahmeintervall 1 Sekunde
Datenloggerfunktion Echtzeitspeicherung auf SD Karte
Aufnahmeintervall  2 Sekunden ... 7200 Sekunden
Datenausgabe per USB oder RS232 je nach Verbindungskabel
Betriebstemperatur 0 °C ... 50 °C
Umgebungsfeuchtigkeit < 80 % RH

Spannungsversorgung

8 x 1,5 V AA Batterien
9V Netzteil

Stromaufnahme

Messgerät:

300 mA DC
  Stromzange: 34 mA DC
maximaler Leitungsdurchmesser 50 mm
Gewicht

Messgerät:

948 g (inkl. Batterien)
  Stromzange: 467 g (inkl. Kabel)
Abmessungen Messgerät: 225 x 125 x 64 mm
  Stromzange: 210 x 64 x 33 mm
  Klemmbacke: 86 mm (außen)

Lieferumfang der Stromzange PCE-PA 8000
1 x Leistungsanalysator PCE-PA 8000, 3 x Stromzange, 4 x Prüfleitungen, 4 x Krokodilklemmen,1 x SD-Speicherkarte 2 GB, 1 x Netzteil 9V DC, 8 x 1,5 V AA Batterien, 1 x Tragetasche
