Einphasige Messung von Netzparametern: Spannung, Strom, Leistung, Phasenwinkel ... / |
|

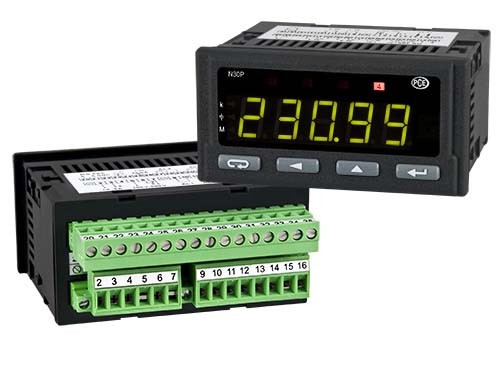

Der Einbau-Leistungsmesser PCE-N30P ist eine Einbau-Anzeige, welche die wichtigsten Parameter eines Einphasennetzes erfasst und anzeigt. Aus den Größen Strom und Spannung berechnet dieser Einbau-Leistungsmesser die Schein-, Wirk- und Blindleistung sowie den Phasenverschiebungswinkel und den Leistungsfaktor. Außerdem wird auch die Durchschnittliche Leistung über 15 Minuten sowie die durchschnittliche Spannung über 10 Minuten berechnet. Die Parametrierung und Bedienung erfolgt mit den 4 frontseitig angebrachten Tasten. Die Messbereiche dieses Einbau-Leistungsmessers (Strom 5 A, Spannung 400 V) können mit Spannungs- und Stromwandlern erweitert werden. Der Dezimalpunkt wird in Abhängigkeit von dem Messwert automatisch angepasst. Die zwei in der Grundversion enthaltenen Alarmausgänge ermöglichen eine Alarmierung wenn Grenzwerte überschritten werden. Weiterhin kann mit dem Auslösen des Alarms die Anzeigefarbe des Messwerts geändert werden. Der optional erhältliche Impulsausgang erzeugt 5000 Impulse pro abgenommener kWh. Über die optional erhältliche RS485-Schnittstelle können die Messwerte ebenfalls ausgelesen werden. |
|
|
|
|
Technische Spezifikation |
|
Eingang |
Strom: 0,2...6 A Spannung: 0...480 V Frequenz: 45.00...100.00 Hz |
Genauigkeit |
Spannung, Strom, Frequenz: 0,2 % Wirk-, Schein-, Blindleistung: 0,5 % Leistungsfaktor: 0,5 % Phasenverschiebung: 1 % Wirkenergie, Blindenergie: 0,5 % |
Anzeige |
5-Stellige 7-Segment LED-Anzeige, dreifarbig |
Leistungsaufnahme | 6 VA |
Ausgänge |
2 Alarmrelais 250 V / 0,5 A NO |
Umgebungstemperatur |
Im Betrieb: -25 °C ... 55 °C Lagerung: -33 °C ... +70 °C |
Abmessungen |
96 mm x 48 mm x 93 mm |
Schalttafelausschnitt |
92 mm x 45 mm (nach DIN) |
Versorgungsspannung |
85 ... 253 V AC (45 ... 65 Hz) oder DC |
Schutzart | Front: IP 65 |
Gewicht |
< 200 g |
Montage |
Montageclips mit Klemmschrauben, Anschluss über Klemmleiste |
Normen | EN 61010-1 CAT III 600 V |
|
Um vor Ort einen möglichst schnellen und sicheren Einbau zu gewährleisten, ist die Belegung der Anschlussklemmen auf dem Gehäuse des Einbau-Leistungsmessers PCE-N30P aufgedruckt. |
