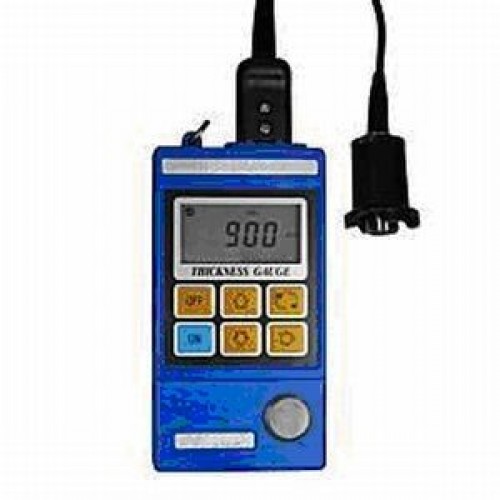

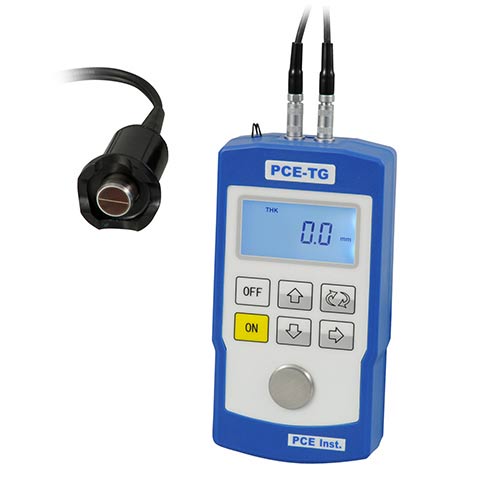

Materialdickenmessgerät PCE-TG 100

Materialdickenmessgerät für homogene Materialien, Ultraschall-Geschwindigkeit einstellbar, interner Kalibrierstandard, Messbereich bis 225 mm

Das PCE-TG100 ist ein kompaktes Materialdickenmessgerät für homogene Werkstoffe. Dieses Materialdickenmessgerät arbeitet mit einer externen Ultraschall-Sonde, diese Sonde leitet Ultraschallwellen in das zu prüfende Material. Verschiedene Materialien leiten Ultraschall mit verschiedenen Geschwindigkeiten weiter, daher können Sie an dem Materialdickenmessgerät verschiedene Ultraschallgeschwindigkeiten auswählen. Die Schrittweite beträgt 1 m/s bei einem Einstellbereich von 500 bis 9999 m/s. Das Messgerät ist werkseitig mit fünf verschiedenen Schallgeschwindigkeiten für unterschiedliches Material voreingestellt. Mit dem Materialdickenmessgerät ermitteln Sie in Sekunden die Materialdicken von Metall, Glas, Kunststoffen und anderen homogenen Werkstoffen. Die Bedienung am Materialdickenmessgerät geschieht ganz einfach über die sechs Tasten. Die Ultraschallsonde besitzt einen Messkopf, der in einen federnden schwarzen Federring eingepasst ist. Der Federring besitzt seinerseits runde Ausschnitte, sodass eine Messung auf geraden, ebenen oder auch runden Materialoberflächen möglich ist. Das Materialdickenmessgerät wird kalibriert geliefert. Als Zubehör können Sie bei Erstbestellung oder bei einer Rekalibrierung eine ISO-Laborkalibrierung inklusive Zertifikat bestellen.

- einsetzbar für Metalle, Glas Kunststoffe

- 5 MHz Prüfkopf

- Auflösung 0,1 mm

- 4-stellige LCD-Anzeige

- bis 225 mm Materialdicke

- Batteriestatus-Anzeige

- automatische Kalibrierung

- integrierter 3,0 mm Kalibrierblock

Display Materialdickenmessgerät

Das Display vom Materialdickenmessgerät wenn keine Materialdicke gemessen wird. Es wird kein Messwert angezeigt.

Bei korrekter Nutzung indiziert das Materialdickenmessgerät, dass der Messkopf aufgesetzt wurde.

Technische Daten Materialdickenmessgerät

Messbereich

0,8 mm ... 225,0 mm

Messbare Werkstoffe

Eisen, Nichteisen, Stahl, Kunststoff, Glas, Gold und alle anderen homogenen Werkstoffe
(ohne Lufteinschlüsse)

Frequenz

5 MHz

Auflösung

0,1 mm

Genauigkeit

± 0,1 mm

Kalibrierung Materialdickenmessgerät

3,0 mm Stahlblock

Schallgeschwindigkeitsbereich

500 ... 9999 m/s (frei einstellbar,
je nach zu prüfendem Werkstoff)

Auflösung Schallgeschwindigkeit

1 m/s

Anzeige

4-stelliges LC-Display

Oberflächentemperatur für Messsonde

Standard -10 ... 50 °C

Messkopfdurchmesser

10 mm

Messkopfform

gerade

Einsatztemperaturbereich

0 ... 40 °C

Umgebungsfeuchte

20 ... 90 % r.F.

Batteriestatusanzeige

zu geringe Spannung wird angezeigt

Spannungsversorgung

2 x 1,5 V AA Batterien

Batterie-Lebensdauer

ca. 250 h

Selbstabschaltung

zur Batterieschonung
(nach ca. 3 min ohne Betätigung)

Abmessung

127 x 67 x 30 mm (H x B x T)

Gewicht

ca. 240 g inkl. Batterien

Anwendungsbeispiele Materialdickenmessgerät PCE-TG100

Materialdickenmessgerät mit Koppelgel

Materialdickenmessgerät auf Werkstück

Kalibrierung vom Materialdickenmessgerät auf dem integrierten Standard.

Einstellung der Schallgeschwindigkeit am Materialdickenmessgerät
